Design and Construction of a Prototype Household Water Purifier System

اجزای سیستم تصفیه آب خانگی طراحی شده برای نیجریه
14 بهمن 1397 30 بازدید
منبع : IDC Technologies

متدولوژی دستگاه تصفیه آب خانگی Household Water Purifier System

دستگاه تصفیه آب خانگی Household Water Purifier System به گونه‌ای طراحی شده که بدون مواد شیمیایی کار کند، زیرا از شن نرم، متراکم‌سازی سنگ‌های درشت، کربن فعال، فیلترهای کارتریجی، و استرلیزه کننده فرابنفش برای حذف آلوده کننده‌های فیزیکی، شیمیایی و بیولوژیکی استفاده می‌کند. مدل سه بعدی HWPS در شکل 1 نشان داده شده است.

برای مشاهده بخش های قبلی ، مطالب زیر را مطالعه نمایید.

بخش اول : طراحی و ساخت نمونه اولیه یک سیستم تصفیه آب خانگی

بخش دوم : پروژه ساخت سیستم تصفیه آب خانگی در نیجریه

بخش سوم : طراحی سیستم تصفیه آب خانگی

قطعات اصلی این سیستم دو فیلتر کامپوزیتی استوانه‌ای ساخته شده از آلومینیوم هستند و ۱/۶۲۷ متر ارتفاع دارند. همچنین هر فیلتر دارای سه‌پایه‌ای‌ است که روی آن قرار گرفته است. سه پایه هر فیلتر جوشکاری و به پلتفرم متحرک آن پیچ شده است که از میله‌های فولادی ساخته شده. یکی از پلتفرم‌ها ابعاد ۰/۵ × ۱ × ۱ متر دارد و دیگری ابعاد ۰/۰۵ × ۱ × ۰/۸ متر دارد. دو فیلتر توسط لوله‌های پی وی سی، زانویی، تی، مبدل‌های نر و ماده، لوله‌های اتصال و والف‌های توپی به هم متصل شده‌اند.

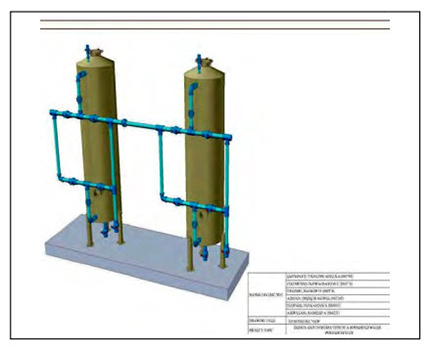

Design and Construction of a Prototype Household Water Purifier System مدل سه بعدی دستگاه تصفیه آب خانگی

لوله استوانه‌ای با قطر 71 میلیمتر بصورت عمودی محور مرکزی هر فیلتر را در ارتفاع 190 میلیمتری از پایه قطع می‌کند. همچنین یک دهانه 32 میلیمتری در بالا و پایین هر فیلتر وجود دارد تا آب به فیلتر وارد و از آن خارج شود و دهانه کوچک 20 میلیمتری در بخش بالای هر فیلتر وجود دارد که به عنوان والف هوا عمل می‌کند. دهانه مرکزی بالا با قطر 71 میلیمتر روی هر فیلتر، ورودی ریزش واسط فیلترینگ در استوانه فیلتر است. این ورودی توسط سه صفحه دایره‌ای با قطر 170 میلیمتر به هر استوانه فیلتر متصل شده است.

لوله‌های تی امکان جریان همزمان آب از سه بعد را فراهم می‌کنند. همانگونه که در شکل 2 نشان داده شده، لوله‌های تی از دو لوله استوانه‌ای متقاطع کوتاه ساخته شده‌اند. دهانه بالای لوله تی دارای ضخامت 3 میلیمتری و قطر خروجی 38 میلیمتری است در حالیکه لوله استوانه‌ای متقاطع ضخامت 5/5 میلیمتری و قطر خروجی 43 میلیمتری دارد.  ارتفاع لوله تی مورد استفاده 70 میلیمتر و طول آن 77 میلیمتر است.

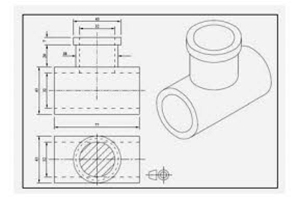

تصویر زیر (شکل ۲) لوله تی را نشان می دهد.

Tee Pipe  لوله تی

تبدیل‌های نر و ماده به عنوان نقاط شروع اتصال لوله به دهانه جلویی استفاده شدند. تبدیل‌ها دارای دو دهانه هستند و در مرکز بندپیچی شده‌اند. دو نوع اصلی دارند: مبدل های ۱۲/۷ میلیمتری (یک دوم اینچی) و ۲۵/۴ میلیمتری (1 اینچی).

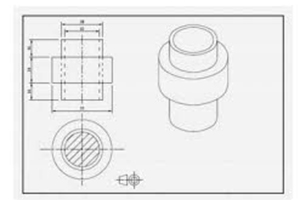

مبدل ۱۲/۷ میلیمتری (یک دوم اینچی) نشان داده شده در شکل 3 ارتفاع ۳۶/۵ میلیمتر، قطر ورودی 28 میلیمتر با ضخامت ۴/۵ میلیمتر و قطر خروجی 28 میلیمتری با ضخامت 4 میلیمتری دارد. تصویر زیر (شکل 5) مهره ماسوره را نشان می دهد.



 برای مطالعه ادامه مطلب روی لینک زیر کلیک نمایید.

روش کار سیستم تصفیه آب خانگی طراحی شده برای نیجریه
