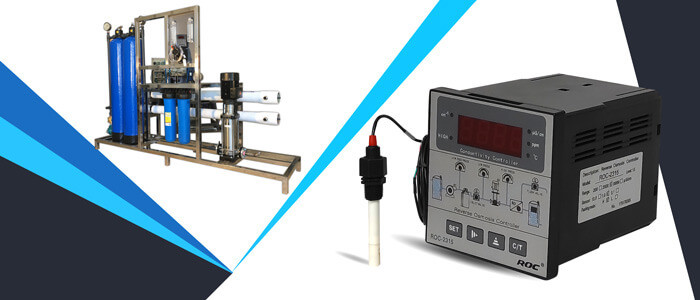

راهنمای نصب و راه اندازی کنترلر تصفیه آب صنعتی مدل ROC-2315 آرشیو مقالات

در این مقاله قصد داریم به معرفی و آموزش نصب و راه‌اندازی کنترلر آب شیرین کن (ROC) مدل ROC-2315 بپردازیم. جهت مشاهده قیمت و خرید کنترلر RO روی لینک قبل کلیک نمایید.

• فهرست محتوا
• موارد عمومی
• انتخاب جریان آب ورودی
• برنامه و مشخصات فنی پایه
• مشخصات فنی اصلی
• تصویر جلوی پانل
• روش تنظیم کنترلر
• تصویر پشت پانل
• نمودار مدار الکتریکی کنترل ROC 2315
• نحوه نصب الکترود اندازه‌گیری هدایت الکتریکی
• عیب یابی
• متعلقات همراه دستگاه
• ضمائم

1. موارد عمومی:

کنترلر RO برند Create مدل ROC-2315 یک کنترل کننده از پیش برنامه‌ریزی شده برای هدایت و مدیریت دستگاه اسمز معکوس تک مرحله‌ای (Single Stage) است. این کنترلر گزینه‌های کاربردی جدیدی را در اختیار شما قرار می‌دهد و امکان شست و شوی ممبران سیستم اسمز معکوس RO (فلاشینگ) و کنترل فرآیند اجرایی دستگاه تصفیه آب را بر اساس فرمان‌های دریافتی از سوئیچ‌های فشار بالا و پایین برای شما فراهم می‌کند.

کنترلر ROC-2315 دارای سه دقت برای اندازه‌گیری رسانایی آب (هدایت الکتریکی آب یا EC) است که قابل تنظیم می‌باشند. دقت‌ها به ترتیب 0.1، 1.0 و 10.0 بر حسب CM^-1 هستند و بدین ترتیب شما می‌توانید محدوده اندازه‌گیری را در دو حالت تنظیم نمایید:

• آب با رسانایی کم: برای آب‌هایی که هدایت الکتریکی آنها از 0.1 تا 200 میکروزیمنس بر سانتی‌متر µS/cm است.
• آب با رسانایی بالا: برای آب‌هایی که هدایت الکتریکی آنها از 5 تا 9999 میکروزیمنس بر سانتی‌متر µS/cm می‌باشد.

این تقسیم بندی به شما این امکان را می‌دهد که بتوانید برای آب‌های خالص، هدایت الکتریکی را با دقت بالاتری اندازه گرفته (یک رقم اعشار) و در مقابل برای آب‌های دارای املاح زیاد، حد بالای EC را تا جای ممکن افزایش دهید(تا 9999).

این قابلیت کنترلر آب شیرین کن ROC-2315 بسیار با ارزش است. زیرا ممکن است دستگاه تصفیه آب صنعتی از آب لوله‌کشی شهری با هدایت الکتریکی پایین تغذیه شود، یا حتی ممکن است ورودی آن، آب تلخ و لب شور باشد که هدایت الکتریکی بالایی دارند. مهمتر اینکه این موارد به اجرای تنظیمات پیچیده‌ای در منو نیاز ندارند. بلکه با تغییر ساده‌ای در سیم کشیِ پشت ترمینال به دست می‌آیند.

با توجه به تنوع نیاز در سطح دنیا و کاربرد گسترده کنترلر ROC-5231 برای مهندسان، دستگاه هم قابلیت نمایش رسانایی یا هدایت الکتریکی EC را بر حسب میکروزیمنس بر سانتی‌متر µS/cm و هم امکان نمایش TDS یا کل مواد جامد محلول را بر حسب ppm دارد. انتخاب نوع نمایش نیز به عهده شما است و انجام آن از طریق تغییر سیم کشی در پشت ترمینال به آسانی میسر خواهد بود. برای این کار باید تغییراتی در اتصال سیم‌های 17 تا 19 ایجاد کنید که توضیح داده خواهد شد.

2. انتخاب جریان آب ورودی:

کنترلر RO برند Create مدل ROC-2315 برای دو حالت کار دستگاه RO تک مرحله‌ای قابل تنظیم است:

الف. سیستم دارای مخزن آب خامی باشد که از طریق لوله به دستگاه تصفیه متصل است. بدیهی است که در این صورت شما شاهد تغییرات وسیع در سطح آب داخل مخزن خواهید بود که نیاز به کنترل دارد.

ب. دستگاه RO به صورت مستقیم به آب لوله کشی متصل باشد، که در این صورت تقریبا آب با یک فشار مشخص همیشه در دسترس است.

3. برنامه و مشخصات فنی پایه:

3-1. حفاظت دستگاه تصفیه آب از دبی کم آب ورودی Low Feed Protection

در صورتی که فشار منبع آب یا سیستم لوله‌کشی خیلی کم باشد یا سطح مخزن آب خام پایین باشد، سوئیچ فشار پایین (Low Pressure Switch) عمل کرده و با دریافت سیگنال آن، کنترلر RO را متوقف می‌کند. این اخطار در واقع نبود آب را اعلام می‌کند. از آنجایی که در اثر نرسیدن آب به دستگاه، روشن بودن آن می‌تواند صدمات زیادی به پمپ‌ها و سایر قطعات وارد کند، تشخیص به موقع این مشکل بسیار مهم است. زمانی که اخطار Low Feed Protection داده شود، بلافاصله لامپ LOW FEED PRESS روشن شده و صفحه نمایش عبارت "ALA" را نشان می‌دهد و زنگ هشدار نیز به صدا در می‌آید. پس از آن، کنترلر ROC-2315 مستمراً وضعیت سوئیچ فشار پایین را بررسی می‌کند تا زمانی که آب مجدداً وارد لوله کشی شود یا سطح آب در مخزن ورودی به حد لازم برسد. در این صورت سیستم مجدداً توسط کنترلر اسمز معکوس راه‌اندازی خواهد شد.

به تصویر بالا دقت کنید. سوئیچ فشار پایین (در تصویر بالا با عبارت حفاظت از فشار پایین نمایش داده شده است) برای تشخیص وضعیت Low Feed Protection معمولا در ابتدای مسیر طراحی دستگاه RO قرار داده می‌شود.

3-2. حفاظت دستگاه تصفیه آب از فشار کم آب ورودی Low Pressure Protection

گاهی آب در سیستم وجود دارد، ولی فشار آن برای اجرای درست فرآیند تصفیه مناسب نیست. این مشکل زمان‌هایی اتفاق می‌افتد که:

• دستگاه در وضعیت شستشو در ابتدای راه اندازی باشد. (تخلیه ابتدایی آب و فلاشینگ)
• مخزن نرم کننده در شرایط ریکاوری خود قرار داشته باشد. در اینصورت اگر سیستم نرم کننده پشتیبان وجود نداشته باشد، آب کافی به بخش RO وارد نخواهد شد.
• فیلتر محافظ ممبران کثیف شده باشد. منظور از فیلتر محافظ، فیلتر کارتریجی یا فیلتر میکرونی قبل از فیلتر ممبران صنعتی است. کثیف بودن این فیلترها سبب کاهش فشار آب خواهد شد.

در هر کدام از شرایط بالا، سیستم تصفیه آب صنعتی RO نمی‌تواند فشار آب مناسب را تامین کند، یعنی فشار ناکافی است. در این صورت لامپ LOW PRESS روشن خواهد شد و صفحه نمایش نیز عبارت "ALA" را نشان خواهد داد؛ همچنین زنگ هشدار به صدا در می‌آید. بلافاصله کنترل کننده ، کل سیستم RO را خاموش می‌کند تا از آن در برابر خرابی ناشی از نبود فشار کافی آب حفاظت کند.

پس از آن، کنترلر RO به طور مداوم سوییچ فشار پایین را بازرسی می‌کند. به محض رسیدن فشار آب به حد نصاب، یک تاخیر یک دقیقه‌ای توسط کنترلر ایجاد و سپس دستور راه‌اندازی سیستم RO داده می‌شود. پس از راه‌اندازی، اگر منبع آب ورودی بتواند شرایط کار مداوم سیستم RO را برآورده کند (چه آب از طریق مخزن تامین شده باشد و چه مستقیما از لوله کشی شهری) سیستم به کار خود ادامه خواهد داد. اگر شرایط کار تغییر کرده و آلارم Low Pressure Protection دوباره ظاهر شود، عملیات فوق تکرار خواهد شد.

دقت داشته باشید که کنترلر RO به سه بار امتحان نمودن وضعیت محدود شده است. اگر تست سوییچ و راه‌اندازی برای سه بار با شکست مواجه شود (فشار لازم وجود نداشته باشد)، سیستم در وضعیت بن بست قرار می‌گیرد. در این صورت چراغ LOW PRESS روشن مانده و نبود فشار لازم در آب ورودی را نشان می‌دهد. در این مواقع باید کلید ریست را برای خروج از وضعیت فشار دهید و سیستم را مجدداً راه اندازی کنید.

همانگونه که در تصویر قبل مشخص است، سوییچ فشار پایین برای تشخیص وضعیت Low Pressure Protection معمولا پس از سوییچ مربوط به خطای Low Feed Protection و قبل از فیلترهای ممبران نصب می‌شوند.

3-3. حفاظت دستگاه تصفیه آب از فشار بالا High Pressure Protection

این آلارم در دستگاه‌هایی که سوئیچ حفاظت از فشار بالا را در مدار خود طراحی و نصب کرده‌اند، قابل بهره‌برداری است. معمولا یک سوییچ فشار بالا را پس از پمپ فشار قوی نصب می‌کنند تا به صورت مداوم فشار تولید شده را بررسی نموده و اگر به هر دلیلی فشار درون وسل ممبران بالاتر از مقدار مجاز رفت، آلارم بدهد. افزایش فشار ممکن است به دلیل کارکرد پمپ فشار قوی طبقاتی، گرفتگی فیلتر ممبران، بسته شدن خروجی فاضلاب یا موارد دیگر رخ دهد.

حفاظت از فشار بالا برای جلوگیری از ایجاد ترکیدگی لوله‌ها، هوزینگ‌ها و تجهیزات، می‌تواند بسیار مفید باشد.

در صورتی که سنسور فشار بالای نصب شده، ازدیاد نامتعارف فشار را تشخیص دهد، لامپ "HIGH PRESS" روشن می‌شود، صفحه نمایش عبارت "ALA" را نشان می‌دهد و زنگ هشدار به صدا در می‌آید. در این صورت کنترلر ROC-2315 بلافاصله کل سیستم تصفیه آب RO را خاموش می‌کند و منتظر کم شدن فشار می‌ماند. به محض آنکه فشار کم شد، کنترلر ابتدا یک وقفه یک دقیقه‌ای ایجاد می‌کند تا سیستم به حالت پایدار برسد و سپس تلاش می‌نماید دستگاه RO راه‌اندازی شود. پس از راه‌اندازی، اگر فشار خروجی در محدوده فشار تنظیم شده باشد، کنترلر به کار خود ادامه می‌دهد؛ در غیر این صورت، دوباره وارد وضعیت حفاظت خواهد شد.

برای حفاظت از فشار بالا هم، برنامه محدود به سه بار امتحان کردن وضعیت راه‌اندازی است. اگر راه اندازی برای سه بار شکست بخورد، سیستم به وضعیت بن بست رسیده و چراغ "HIGH PRESS" روشن می‌ماند. در این حالت، کنترلر RO دستگاه را در وضعیت توقف نگه می‌دارد. روش پردازش وضعیت و عملکرد، با حالت محافظت در برابر فشار پایین که قبلا توضیح داده شد، یکسان است.

3-4. هشدار هدایت الکتریکی Conductivity Limit Alarm

کنترلر ROC-2315 این قابلیت را دارد که با نصب سنسورهای مربوط به EC، هدایت الکتریکی آب را به صورت مداوم پایش نماید. هنگامی که مقدار رسانایی آب در طول دوره راه‌اندازی اولیه یا عملیات تصفیه از حد مجاز فراتر رود، لامپ "HIGH" روی پانل روشن می‌شود، زنگ هشدار به صدا در آمده و شیر بای‌پس Bypass valve برای تخلیه آب روشن می‌شود.

ممکن است دستگاه RO دارای چند شیر بای‌پس باشد و در این‌ صورت می‌توان فرمان باز و بسته شدن همه آنها را از طریق این کانال ارسال نمود. کنترلر ROC-2315 به صورت مداوم سنسورهای EC را بررسی کرده و هنگامی که رسانایی آب کم شده و به مقدار مجاز برسد، زنگ هشدار را به صدا در آورده و با یک تاخیر کوچک شیر بای پس را می‌بندد. این کار برای اطمینان از تخلیه کامل آب ناسالم انجام می‌شود. پس از آن آب تولیدی و خالص به سمت مخزن آب ذخیره جریان می‌یابد.

3-5. کنترل سطح مخزن آب خالص Pure Water Tank Level Control

طبعا کنترلر آب شیرین کن ROC-2315 باید توانایی مدیریت مقدار آب تصفیه‌ی تولید شده را نیز داشته باشد. معمولا یک فلوتر برقی یا سنسور دیگری برای تعیین مقدار آب مورد نیاز در نظر گرفته شده و در مدار دستگاه RO نصب می‌شود. هنگامی که سطح آب در مخزن ذخیره کمتر از مقدار تعیین شده قرار گیرد، کنترلر بلافاصله دستگاه تصفیه آب RO را برای تولید آب راه‌اندازی می‌کند. به محض آنکه آب به سطح لازم و تعیین شده برسد، کنترلر دستور توقف تولید را به دستگاه RO می‌دهد. قبل از خاموش شدن، سیستم طبق زمان شستشوی تنظیم شده، عمل فلاشینگ را انجام می‌دهد. پس از آن، سیستم به طور خودکار به وضعیت آماده به کار تبدیل می شود.

3-6. برنامه‌های شستشوی ممبران Timing Membrane Flush

کنترلر ROC-2315 سه برنامه مختلف برای شستشوی فیلتر ممبران را ارائه و مدیریت می‌کند که بدین شرح هستند:

• شستشوی ممبران در ابتدای هر بار راه‌اندازی دستگاه تصفیه آب RO و هنگام خاموش کردن آن.
• شستشوی ممبران در فواصل زمانی مشخص، هنگامی که دستگاه RO به صورت مداوم کار می‌کند.
• شستشوی ممبران در مواقعی که دستگاه RO برای مدت طولانی در حالت آماده به کار قرار دارد.

تنظیمات اولیه برای زمان‌بندی و مدیریت شستشو به صورت پیش فرض در کنترلر ro ذخیره شده‌اند. با اینحال همه تنظیمات را می‌توان به آسانی از طریق منو تغییر داد. برای مواردی که نیازی به شستشو ندارند، زمان فلاشینگ روی صفر تنظیم شده است. هرگاه زمان روی صفر تنظیم شود، فرآیند اجرا نخواهد شد.

3-7. سوئیچ کنترل خارجی External Control Switch

این قابلیت برای کنترلر ROC-2315 وجود دارد که از یک سوئیچ خارجی برای بررسی یک وضعیت خاص در دستگاه تصفیه آب استفاده نموده و فرامین آن را به کنترلر بدهید. معمولا فرایندهای متوالی پیش تصفیه و آماده‌سازی آب در یک دستگاه RO وجود دارند که در حالت طبیعی به دنبال یکدیگر اجرا می‌شوند. می‌توان یک سوئیچ کنترل کننده پارامتر خاصی را برای دستگاه نصب کرد و در این صورت کنترلر تنها در صورت بودن شرایط لازم و اعلام سنسور خارجی، دستور اجرای فرآیند تصفیه را خواهد داد.

اگر از این عملکرد استفاده نمی‌کنید، اتصال ترمینال 7 و 8 را در پشت پانل به صورت کوتاه برقرار کنید. (نمودار سیم کشی را در شکل 4 و شکل 5 ببینید).

4. مشخصات فنی اصلی:

• محدوده اندازه‌گیری (بر اساس هدایت الکتریکی)
  • برای دقت 0.1 cm^-1:  در محدوده  0.1 تا 200 μS/cm
  • برای دقت 1.0 cm^-1:  در محدوده  1 تا 2000 μS/cm
  • برای دقت 10.0 cm^-1:  در محدوده  10 تا 9999 μS/cm
• ولتاژ برق: %Ac 220V ⁺/_- 15  و  50 HZ
•  مصرف برق: کمتر از  10W
• شرایط محیطی: دما از 5 تا 45 درجه سانتی‌گراد و رطوبت کمتر از 85 % RH
• دقت: 1.5 سطح
• ظرفیت بار خروجی کنتاکت: 3A / 250 AC   (شیر برقی باید از طریق رله میانی هدایت شود تا پایداری الکتریکی بیشتری داشته باشد)
• فشار عملیاتی سنسور هدایت الکتریکی: کمتر از  0.5 MPa
• دمای متوسط: 5 تا 50 درجه سانتی‌گراد
• دمای جبران خسارت: دمای خودکار با 25 درجه سانتی‌گراد به عنوان دمای مرجع
• فاصله مجاز کنترلر از سنسور اندازه گیری:  کمتر از 30 متر (طول کابل استاندارد 5 متر است)
• نمایشگر: نمایشگر led دیجیتال 0.6 اینچ
• الکترود انتخاب شده: استاندارد 1.0  cm^-1 و به صورت آپشنال 0.1 cm^-1 یا 10.0 cm^-1 (هنگام سفارش ساخت)
• ابعاد:  96 * 96 * 130 میلیمتر (ارتفاع * عرض * عمق)
• اندازه سوراخ: 91 * 91 میلیمتر (ارتفاع * عرض)

5. تصویر جلوی پانل:

صفحه نمایش در بالا نشان داده شده است. در شکل، سه ناحیه از بالا به پایین وجود دارند که به ترتیب در ادامه توضیح داده می‌شوند:

• ناحیه 1 ـ نمایش اطلاعات: شامل 5 چراغ LED به عنوان نشانگر وضعیت و یک صفحه نمایش برای درج اطلاعات و هدایت الکتریکی می‌باشد:
  • cm^-1 : چراغ نشانگر هنگامی چشمک می‌زند که هدایت الکتریکی روی عددی دقیق تنظیم شود.
  • High : اعلام هشدار برای زمانی که هدایت الکتریکی بیشتر از مقدار تعیین شده باشد.
  • μS/cm : مقدار دقیق هدایت الکتریکی آب تولید شده را نشان می‌دهد.
  • ppm : چراغ نمایشگر TDS . مقدار tds آب (کل جامدات محلول) تولید شده را نشان می‌دهد.
  • ^oC : نشانگر دمای آب در جریان
  • اطلاعات کارکرد دستگاه در حالت طبیعی، به عنوان نمونه بدین شکل نشان داده می‌شوند:
    • نمایش هدایت الکتریکی آب 200 μS/cm

    • نمایش TDS آب 100 ppm

    • نمایش دمای آب  25.3 ^oC

  • اطلاعات کارکرد دستگاه در حالت غیر عادی که منجر به بروز اخطار می‌شود، به عنوان نمونه بدین شکل نشان داده می‌شوند:
    • هنگامی که علامت SLP نشان داده شود، به این معنی است که کلید ESC زده نشده و سیستم در حالت آماده به کار است.

    • هنگامی که علامت FULL نشان داده شود، به این معنی است که مخزن ذخیره پر شده است و چراغ FULL نیز روشن خواهد شد.

    • هنگامی که علامت ALA نشان داده شود، به این معنی است که یک اخطار یا آلارم در سیستم ایجاد شده و چراغ ALARM نیز روشن خواهد شد.

• ناحیه 2 ـ فرآیندهای فنی: نمایش وضعیت و عملکرد دستگاه RO که شامل 9 لامپ نشانگر LED است و شامل موراد زیر می باشد:
  • فشار کم آب ورودی LOW FEED PRESS: لامپ نشانگر برای هشدار کمبود آب. این چراغ نشان می‌دهد که آب در لوله ورودی یا مخزن اولیه وجود ندارد یا کافی نیست.
  • فشار پایین آب ورودی LOW PRESS: نشانگر عملکرد آب ورودی به پمپ فشار بالا. این چراغ نشان می‌دهد که فشار آب ورودی به پمپ فشار قوی بسیار کم است.
  • فشار بالا HIGH PRESS: نشانگر فشار بسیار بالایِ پمپ فشار قوی که نشان می‌دهد فشار خروجیِ پمپ فشار قوی بسیار زیاد است.
  • شیر ورودی INLET VALVE: نشانگر شیر ورودی آب که نشان می‌دهد شیر باز است.
  • M1: نشانگر عملکرد پمپ آب خام که نشان می‌دهد پمپ تغذیه روشن است.
  • M2: نشانگر عملکرد پمپ فشار قوی که نشان می‌دهد پمپ فشار قوی روشن است.
  • RO: نشانگر وضعیت تولید آب که نشان می‌دهد دستگاه تصفیه آب صنعتی RO در حال تولید آب است.
  • شیر تخلیه FLUSH VALVE: نشانگر وضعیت شیر فلاشینگ که نشان می‌دهد شیر تخلیه باز است.
  • پر بودن مخزن FULL: نشانگر مخزن آب خالص که نشان می‌دهد سطح آب در مخزن آب خالص به بالاترین مقدار خود رسیده است.
• ناحیه 3 ـ کلیدهای عملیاتی: برای تغییر و نهایی کردن تنظیمات که این معانی را دارند:
  •
    کلید تنظیم پارامترهای منو، برای انتخاب آیتم‌هایی که باید ایجاد یا اصلاح شوند.


  •
    به صورت ترتیبی برای انتخاب هزار، صد، ده و تعداد ارقام اعشاری. رقم انتخاب شده چشمک زن می‌شود.


  •
    برای تغییر اعداد انتخاب شده (بین 0 تا 9)


  •
    تایید و ذخیره تغییرات

6. روش تنظیم کنترلر:

A . هنگامی که برق دستگاه تصفیه آب اسمز معکوس (RO) متصل بوده و سیستم روشن است، کلید اصلی را بزنید تا دستگاه راه‌اندازی شده و تولید آب تصفیه انجام شود. نمایشگر دیجیتال، مقدار هدایت الکتریکی آب خروجی را نشان دهد.

B . جهت ورود به بخش تنظیمات، برای چند ثانیه کلید  را فشار دهید. اولین پارامتر از لیست منو نمایش داده می‌شود. از کلیدهای اپراتوری    ،    و    برای انتخاب، تغییر و ذخیره تغییرات استفاده کنید.

پارامترهای نمایش داده شده به ترتیب اینچنین هستند:

• تنظیم هدایت الکتریکی:  Setting of Electric Constant
• تنظیم تعداد ارقام و اعشار برای هدایت الکتریکی: Setting of Decimal Digit for Conductivity Limit Val تعداد ارقام صحیح و اعشاری را برای نمایش هدایت الکتریکی تعیین کنید.
• تنظیم میزان مجاز هدایت الکتریکی: Setting of Conductivity Limit Val مشخص کنید حد بالای هدایت الکتریکی مجاز چند باشد.
• تنظیم زمان فلاشینگ (شستشو): Setting of Flush Time تنظیم مدت زمان شستشوی ممبران در هنگام راه اندازی دستگاه
• تنظیم زمان فلاشینگ (شستشو) در زمان رسیدن آب به حد لازم: Setting of Liquid Level Flush Time تنظیم مدت زمان شستشوی ممبران در هنگام تولید مقدار کافی آب و قبل از خاموشی
• تنظیم زمان فلاشینگ (شستشو) در حین فعالیت مداوم دستگاه: Setting of Flush Interval

• نمایش مقدار هدایت الکتریکی

  • 0.1 cm^-1 : نمایش اطلاعات هدایت الکتریکی به صورت x10
  • 1.0 cm^-1 : نمایش اطلاعات هدایت الکتریکی به صورت x1
  • 10.0 cm^-1 : نمایش اطلاعات هدایت الکتریکی به صورت x0.1
• تعیین تعداد ارقام صحیح و اعشار برای نمایش هدایت الکتریکی: انتخاب محل اعشار برای مقدار نشان داده شده‌ی هدایت الکتریکی

• حد بالا برای هدایت الکتریکی مجاز Conductivity over limit: حد بالای هدایت الکتریکی مجاز را تعیین کنید.

• زمان شستشو (فلاشینگ) برای شروع به کار دستگاه Start-up flushing time:  مقدار پیش فرض کارخانه 30 ثانیه. می‌توانید زمانی بین 0 تا 249 ثانیه را وارد کنید.

• زمان شستشو (فلاشینگ) برای زمانی که آب تولید شده به حد لازم برسد Liquid level flushing time:  مقدار پیش فرض کارخانه 10 ثانیه. می‌توانید زمانی بین 0 تا 249 ثانیه را وارد کنید.

• زمان شستشو (فلاشینگ) برای زمانی که دستگاه به صورت مداوم کار می‌کند flushing interval:  مقدار پیش فرض کارخانه 3 ساعت است. می‌توانید زمانی بین 0 تا 99 ساعت را وارد کنید.



برای تنظیم مقادیر گفته شده بالا، لازم است از کلیدهای اپراتوری    ،    و    استفاده کنید. اطلاعات تغییر داده شده را ذخیره کرده و سپس به منو قبلی برگردید. اگر کلید را نزنید، صفحه پس از 3 دقیقه به مرحله نمایش داده‌ها برگشته و اطلاعات نیز ذخیره نشده و به حالت قبل برمی‌گردند.



7. تصویر پشت پانل:

کارکرد کنترلر ro وابستگی زیادی به اتصال سیم‌های پشت پنل دارد. به عبارت دیگر، نمایش و عدم نمایش برخی از اطلاعات با توجه به نوع اتصال سیم‌ها در پنل پشت، متفاوت خواهند بود. پنل پشت دارای 3 بخش مجزا می‌باشد.

شماره پورت و توضیحات به ترتیب از روی تصویر آورده می‌شود:

الف ـ سمت راست: برای اتصال سیم‌های مربوط به سنسورها و سوئیچ‌ها در نظر گرفته شده است که به شرح زیر می‌باشند:

• اتصال شماره 1: حد بالای آب تصفیه شده در مخزن ذخیره. به محض رسیدن سطح آب به مقدار تعیین شده، جریان برق از طریق این پورت به کنترلر RO وارد و پس از آن دستور توقف تولید صادر می‌شود.
• اتصال شماره 2: حد پایین آب تصفیه شده در مخزن ذخیره. در صورت رسیدن سطح آب به مقدار مشخص شده، جریان برق به این پورت وارد و دستور تولید آب تصفیه صادر می‌‎گردد.
• اتصال شماره 3: سوئیچ فشار بالا پس از فیلتر ممبران. برای کنترل فشار در هوزینگ ممبران صنعتی (پرشر وسل ممبران)
• اتصال شماره 4: سوئیچ فشار پایین برای آب خام ورودی
• اتصال شماره 5: سوئیچ دبی پایین آب ورودی
• اتصال شماره 6: ریست
• اتصال شماره 7: سوئیچ کنترل خارجی. در صورت نصب یک سوییچ خارجی، آلارم آن از طریق این پورت به کنترل کننده اسمز معکوس داده می‌شود.
• اتصال شماره 8: ترمینال مشترک برق در سمت  دریافت آلارم‌ها (سنسور)

ب ـ سمت چپ: برای اتصال سیم‌های مربوط به شیرها و قطعات در نظر گرفته شده که به شرح زیر می‌باشند:

دقت داشته باشید که جریان برق در این سمت 220 ولت است. لطفا هنگام کار نکات ایمنی را رعایت نمایید.

• اتصال شماره 9: پمپ فشار بالا (ZJ1 )
• اتصال شماره 10: پمپ تغذیه آب ورودی (CJ1)
• اتصال شماره 11: شیر ورودی (ZJ2)
• اتصال شماره 12: شیر شستشو (CJ2)
• اتصال شماره 13: شیر تخلیه (ZJ3)
• اتصال شماره 14: ترمینال مشترک برق
• اتصال شماره 15 و 16: ورودی برق به کنترلر

توضیح :

ZJ : رله میانی

CJ : اتصال مغناطیسی (برای انتخاب نوع، به پیوست مراجعه کنید)

ج ـ بخش وسط: برای اتصال سیم‌های مربوط به هدایت سنج (ec متر) در نظر گرفته شده که به شرح زیر می‌باشند:

• اتصال شماره 17: تنظیم دقت نمایش هدایت الکتریکی آب خام ورودی روی مقدار  10.0 cm^-1 از طریق برقراری اتصال شماره 17 با COM
• اتصال شماره 18: تنظیم دقت نمایش هدایت الکتریکی آب تصفیه شده روی مقدار  0.1 cm^-1 از طریق برقراری اتصال شماره 18 با COM
• اتصال شماره 19: اتصال COM
• اتصال شماره 20: اجرای فرایند شستشوی ممبران (فلاشینگ) بر اساس فرمان سوئیچ فشار بالا از طریق برقراری اتصال شماره 20 با COM
• اتصال شماره 21: نمایش TDS آب تصفیه شده بجای EC از طریق برقراری اتصال شماره 21 با COM
• اتصال شماره 22: سیم سبز هدایت سنج
• اتصال شماره 23: سیم قرمز هدایت سنج
• اتصال شماره 24: ----
• اتصال شماره 25: سیم سفید هدایت سنج
• اتصال شماره 26: سیم زرد هدایت سنج

نحوه اتصال سیم‌ها در پانل پشت کنترلر RO برند Create مدل ROC-2315 به این شرح می‌باشد:

• هدایت الکتریکی آب خام:
  • دقت نمایش کنترلر RO 2315 به صورت پیش فرض روی 1.0 cm^-1 تنظیم شده است. پورت‌های 17 تا 21 برای این منظور دارای اتصالی نیستند:
    پورت 17: عدم ارتباط با com
    پورت 18: عدم ارتباط با com
    پورت 19: com
    پورت 20 و 21: ارتباطی به موضوع ندارد.
  • برای انتخاب دقت 10.0 cm^-1 جهت نمایش هدایت الکتریکی (EC) آب خام ورودی، اتصال سیم‌های کنترلر را بدین شرح تغییر دهید:
    پورت 17: ارتباط با com برقرار شود.
    پورت 18: عدم ارتباط با com
    پورت 19: com
    پورت 20 و 21: ارتباطی به موضوع ندارد.

• هدایت الکتریکی آب تصفیه شده:
  • برای آب تصفیه شده، دقت نمایش کنترل کننده اسمز معکوس ROC-2315 به صورت پیش فرض روی 1.0 cm^-1 تنظیم شده است. پورت‌های 17 تا 21 برای این منظور دارای اتصالی نیستند:
    پورت 17: عدم ارتباط با com
    پورت 18: عدم ارتباط با com
    پورت 19: com
    پورت 20 و 21: ارتباطی به موضوع ندارد.
  • برای انتخاب دقت 0.1 cm^-1 جهت نمایش هدایت الکتریکی (EC) آب تصفیه شده، اتصال سیم‌های کنترلر RO را بدین شکل تغییر دهید:
    پورت 17: عدم ارتباط با com
    پورت 18: ارتباط با com برقرار شود.
    پورت 19: com
    پورت 20 و 21: ارتباطی به موضوع ندارد.

• حالت‌های مختلف شستشوی ممبران:
  • شستشو (فلاشینگ) بر اساس دریافت فرمان از سنسور فشار پایین انجام می‌شود که جزو تنظیمات پیش فرض سیستم است. پورت‌های 17 تا 21 برای این منظور دارای اتصالی نیستند:
    پورت 17 و 18: ارتباطی به موضوع ندارد.
    پورت 19: com
    پورت 20: عدم ارتباط با com
    پورت 21: ارتباطی به موضوع ندارد.
  • در صورتیکه نیاز باشد شستشو بر اساس دریافت فرمان از سنسور فشار بالا انجام شود، لازم است اتصال سیم‌های کنترلر ro را بدین شکل تغییر دهید:
    پورت 17 و 18: ارتباطی به موضوع ندارد.
    پورت 19: com
    پورت 20: ارتباط با com برقرار شود.
    پورت 21: ارتباطی به موضوع ندارد.

• تنظیمات مهندسی:
  • به صورت پیش فرض، کنترلر آب شیرین کن (ROC) مدل ROC-2315 اطلاعات کیفی آب خام و تصفیه شده را بر مبنای هدایت الکتریکی (EC) و بر اساس واحد μS/cm نمایش می‌دهد. پورت‌های 17 تا 21 برای این منظور دارای اتصالی نیستند:
    پورت 17 و 18: ارتباطی به موضوع ندارد.
    پورت 19: com
    پورت 20: ارتباطی به موضوع ندارد.
    پورت 21: عدم ارتباط با com
  • در صورتیکه نیاز باشد اطلاعات بر اساس کل جامدات محلول (TDS) و بر مبنای واحد ppm نمایش داده شوند، باید اتصال سیم‌های کنترلر را بدین شکل تغییر دهید:
    پورت 17 و 18: ارتباطی به موضوع ندارد.
    پورت 19: com
    پورت 20: ارتباطی به موضوع ندارد.
    پورت 21: ارتباط با com برقرار شود.

اطلاعات فوق به صورت خلاصه در جدول پایین نشان داده شده است:



در ادامه، نمودار اتصال سیم ها در پشت پنل به صورت اتصال مستقیم و کم بار آورده شده است:

از آنجایی که از رله کوچک در کنترلر RO استفاده می‌شود، اگر کنترلر به سوئیچ یا قطعه‌ای متصل شود که بار القایی زیادی به دستگاه وارد کند، حتما باید از رله میانی یا واسط استفاده نمایید تا طول عمر رله سیگنال افزایش یابد. این کار از ایجاد خرابی‌های زیاد و مکرر جلوگیری می‌کند. دقت داشته باشید، اتصال مستقیم رله‌ای که دارای جریان زیاد است، مجاز نمی‌باشد.

توضیح:

ZJ : رله میانی

CJ : اتصال مغناطیسی (برای انتخاب نوع، به پیوست مراجعه کنید)

8. نمودار مدار الکتریکی کنترلر RO مدل ROC 2315:

 مدار کنترل الکتریکی به همراه نحوه اتصالات لازم برای آنکه بتوانید قطعات دارای بار الکتریکی بیشتر را به کنترلر متصل نمایید، در شکل زیر نشان داده شده است. همانگونه که قبلا اشاره شد، اتصال قطعاتی که جریان الکتریکی زیادی مصرف می‌کنند، به صورت مستقیم به کنترلر مجاز نبوده و نیازمند استفاده از کانکتورها و رله‌های میانی هستند.



9. نحوه نصب الکترود اندازه‌گیری هدایت الکتریکی:

9-1. ابعاد: اندازه بخش‌های خارجی الکترود اندازه گیری هدایت الکتریکی در شکل‌های زیر آورده شده است. ابعاد برای الکترود از جنس‌های مختلف و دقت‌های متفاوت است:



الکترود پلاستیکی CON1134-13 با دقت (C=1.0 (cm^-1





الکترود از جنس استیل ضد زنگ CON3133-13 با دقت (C=0.1 (cm^-1



الکترود از جنس گرافیت CON2136-13 با دقت (C=10.0 (cm^-1



اتصال برای الکترود از جنس گرافیت CON2134-13 با دقت (C=1.0 (cm^-1



9-2. مشکلات رایج در نصب الکترود:

الکترود باید با دقت نصب شود. هر نوع اشتباه در نصب و یا ناقص بودن آن، سبب می‌شود نتوانید اطلاعات درست را دریافت کنید. لطفاً موقعیت و محل نصب الکترود را با دقت انتخاب کنید تا مشکلی ایجاد نشود. نکات مهم برای نصب صحیح الکترود، در ادامه توضیح داده شده است:

9-2-1. عمق نصب:

در شکل زیر دو روش نصب درست و اشتباه نشان داده شده‌اند. در شکل سمت چپ، پایه (لوله محل نصب) در نظر گرفته شده برای نصب الکترود، طولانی و بلند بوده و سوراخ الکترود نیز در ناحیه غیر فعال قرار گرفته است. این دو اشتباه در مجموع سبب می‌شوند اطراف الکترود را یک فضای مرده که جریان مناسبی از آب در آن برقرار نیست، تشکیل دهد. در این صورت قطعا خطای اندازه‌گیری بسیار زیاد خواهد بود.

برای نصب صحیح الکترود باید از پایه کوتاه مطابق شکل سمت راست استفاده شود تا الکترود به مقدار مناسب داخل رفته و در مسیر جریان آب قرار گیرد.

9-2-2. نحوه اتصال:

در شکل زیر نیز دو روش درست و اشتباه در خصوص محل نصب الکترود نشان داده شده‌اند. در تصویر سمت چپ، سوراخ موجود در الکترود در بخشی از لوله قرار گرفته که دارای جریان یکنواخت و همیشگی نیست. این فضا اصطلاحا فضای مرده نامیده می‌شود و عموما حاوی آب راکد است. این کار سبب بروز خطای زیاد در اندازه گیری خواهد شد. الکترود باید همانند شکل سمت راست نصب شود. به صورتیکه سوراخ در مسیر جریان آب قرار گیرد.

9-2-3. سایر ایرادهای رایج در نصب الکترود:

در شکل بعد، یک روش اشتباه برای نصب الکترود نشان داده شده است. این سبکِ نصب الکترود اصلا توصیه نمی‌شود. زیرا الکترود به صورتی قرار گرفته که جریان آب پس از آن به سمت پایین هدایت می‌شود. جریان رو به پایین نمی‌تواند تضمین کند که لوله سه راهی همیشه پُر باشد. بنابراین ممکن است لوله خالی از آب شده و این کار باعث خطا در خوانش اطلاعات شود. همچنین بخار آب، حباب‌ها یا سایر گازها ممکن است در فضای ایجاد شده در بالا تجمع کنند و این کار خطای اندازه‌گیری را بالا می‌برد. در این حالت عموما اطلاعات خوانده شده پایدار نیستند.

9-3. نکات مربوط به نصب الکترود:

• الکترود هدایت الکتریکی باید در مکانی نصب شود که جریان خط لوله پایدار بوده و حباب نداشته باشد. برای جلوگیری از اندازه‌گیری نادرست، می‌توان از طراحی و نصب جریان بای پس استفاده کرد.
• برای تمام حالات نصب الکترود هدایت الکتریکی، نوک آن باید به سمت جریان و در جهت آن باشد. همچنین الکترود باید به مقدار مناسب در عمق جریان وارد شده و با هر جریان آب تازه‌ای در تماس باشد. هنگامی که الکترود هدایت الکتریکی به روش‌های دیگر و در سمت جانبی جریان نصب می‌شود، باید اطمینان حاصل کنید که حباب و هوای تولید شده توسط تلاطم آب، در اطراف الکترود و فضای آن قرار نمی‌گیرند.
• سیگنال‌های الکتریکی دریافت شده از هدایت سنج الکتریکی، ضعیف هستند. بنابراین هر کابل باید به صورت مستقل و جدا از سایر کابل‌ها جمع آوری و نصب شود. متصل کردن چند کابل به هم ممنوع است.
• کابل دستگاه سنجش هدایت الکتریکی دارای طول استانداردی است. این کابل همچنین دارای مشخصات فنی ویژه‌ای می‌باشد. اگر نیاز دارید که از یک کابل با طول بیشتر استفاده کنید، حتما موضوع را با سازنده دستگاه مطرح کرده و خودتان به طول کابل اضافه نکنید.
• لطفاً قسمت اندازه‌گیری دستگاه سنجش هدایت الکتریکی را در حین نصب تمیز نگه دارید. به هیچ عنوان با دست یا اشیاء آلوده، مستقیماً سطح الکترود را لمس نکنید. اگر گریس، چربی و هر نوع جسم خارجی در سطح الکترود قرار بگیرد، نمی‌توان داده‌های دقیق را اندازه گیری کرد.
• الکترود هدایت سنج الکتریکی یک عضو پیچیده و البته حساس بوده و نمی‌توانید آن را از دستگاه جدا کنید. شکل و اندازه آن هم قابل تغییر نیست. همچنین نمی‌توان آن را شست، در اسید قوی یا قلیایی غوطه ور کرد یا سطح آن را با هر جسم یا تجهیزی خراشید یا براده برداری کرد. همه این اقدامات منجر به تغییر اساسی و دائمی در کیفیت شده و بر دقت اندازه گیری سیستم تأثیر می گذارد.
• کابل اندازه گیری دستگاه EC متر، یک کابل مخصوص است و نباید به دلخواه آن را تعویض نمایید. زیرا باعث رخ دادن خطای قابل توجهی در خوانش داده‌ها می شود.
  • کنترلر RO از بخش‌های حساس و بسیار دقیقی مانند آی سی و سایر قطعات الکترونیکی تشکیل شده و نباید در معرض نور مستقیم خورشید نصب شود. لازم است کنترلر را در محیط خشک یا در باکس قرار دهید تا از صدمه دیدن یا پاشش آب و رطوبت که سبب بروز خطای اندازه‌گیری می‌شود، جلوگیری گردد.
  •  به منظور اطمینان از ایمنی نصب، حتما برق را پس از نصب کامل کنترلر متصل و برقرار نمایید.
  • روشن کردن برق پس از نصب برای تشخیص.

• 【هشدار】 برای مصرف و استفاده در زمینه غذا، نوشیدنی و سلامتی، استفاده از الکترود پلاستیکی مشکی با آبکاری پلاتین توصیه نمی‌شود. زیرا مواد بکار رفته در آن، الزامات قوانین سلامت را برآورده نمی‌کند.

10. عیب یابی:

10-1. شیر برقی باز نمی‌شود: فیلتر نصب شده در جلوی شیر، کارایی خود را از دست داده یا شیر برقی دچار نقص فنی شده است.

10-2. هشدار سوئیچ فشار پایین هنگام باز شدن شیر شستشو: فیلتر محافظ ممبران کثیف است یا فشار آب ورودی کافی نیست. هر کدام از موارد گفته شده سبب می‌شود که فشار آب مناسب برای سیستم RO ایجاد نشود.

10-2.  سایر مشکلات: در مواجهه با هر نوع خطا، لازم است عملکرد سوئیچ ها، فیلترها، پمپ‌ها و قطعات به دقت مورد بررسی قرار گیرند. تعیین راهکار پس از بررسی فنی به عهده کارشناس می‌باشد.



11. متعلقات همراه دستگاه :

قطعات زیر در جعبه ارائه خواهند شد:

• کنترلر مدل ROC-2315: کنترل کننده دستگاه تصفیه آب RO تک مرحله‌ای ـ تعداد 1 سِت
• گیره نگهدارنده فلزی: تعداد 1 سِت
• الکترود سنجش هدایت الکتریکی: با دقت‌های 0.1 ، 1.0 و 10.0 CM^-1 ـ تعداد 1 عدد
• دفترچه راهنما: 1 عدد کاتالوگ

توضیح: کابل ارائه شده برای الکترود سنجش هدایت الکتریکی به صورت پیش فرض دارای طول 5 متر است. برای سفارش ساخت کابل‌های با طول بیشتر، باید با کارخانه تماس بگیرید.

12. ضمائم:

هنگام استفاده از داده‌های زیر توصیه می‌شود کنتاکتور الکتریکی مربوطه را انتخاب کنید.

شرکت بهاب با اتکا به کارشناسان خبره، آماده ارائه مشاوره و خدمات در زمینه راه‌اندازی سیستم‌های تصفیه آب صنعتی و پیش تصفیه آب صنعتی می‌باشد. بهاب با ایجاد امکان خرید آنلاین و حضوری، انواع تجهیزات و قطعات تصفیه آب صنعتی را به شکل خرده و عمده عرضه می‌کند.

در صورت تمایل، جهت دریافت مشاوره، پرسش در مورد محصولات و یا خرید، می‌توانید از طریق شماره تلفن‌های 02186027905 - 02634606148 ، واتس اپ و تلگرام 09129418377 ، آدرس ایمیل [email protected] و یا چت آنلاین با کارشناسان تصفیه آب بهاب تماس بگیرید.



***/**ن
